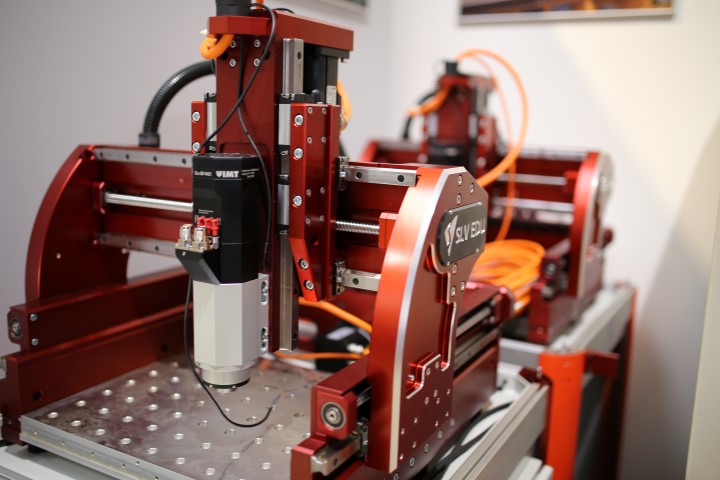

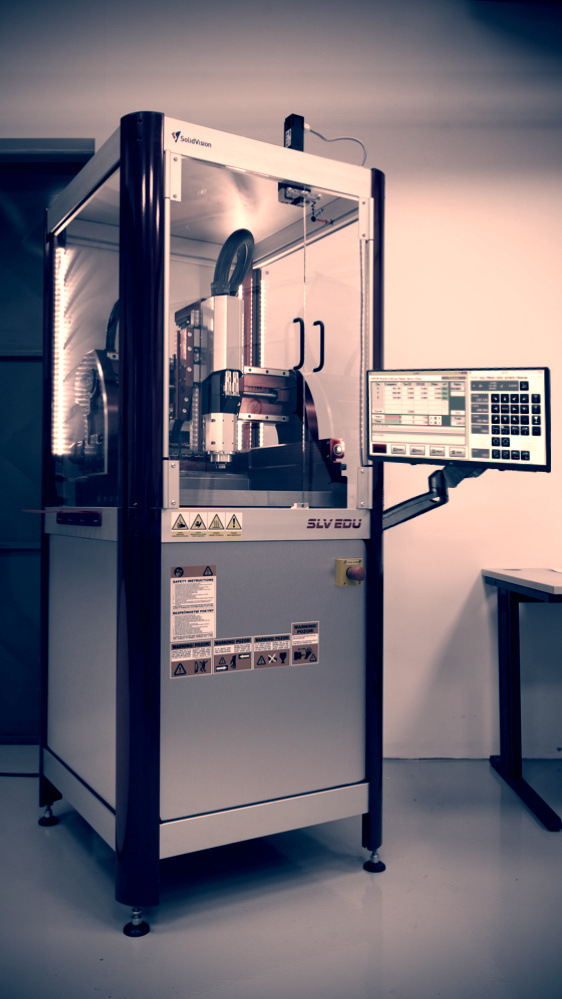

SLV EDU

3osá frézka

Základní informace

Stroj SLV EDU je univerzální frézka určená pro obrábění široké škály materiálů od dřeva přes plasty, kompozity až po Al slitiny. Najde uplatnění například ve výukovém odvětví, prototypových dílnách, u výrobců elektroniky pro obrábění tištěných spojů, obrábění forem a modelového zařízení.

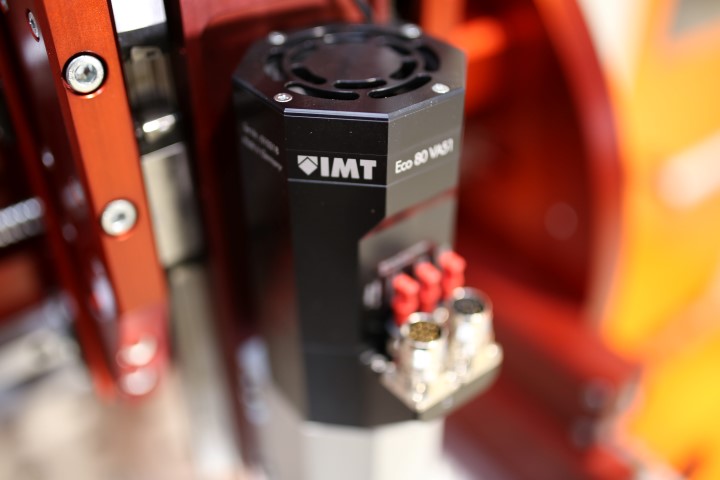

Vysokootáčkové vřeteno IMT s pneumatickým uvolněním nástroje s kuželovou dutinou ISO20/ER16, které umožňují upnutí nástrojů až do průměru 10 mm.

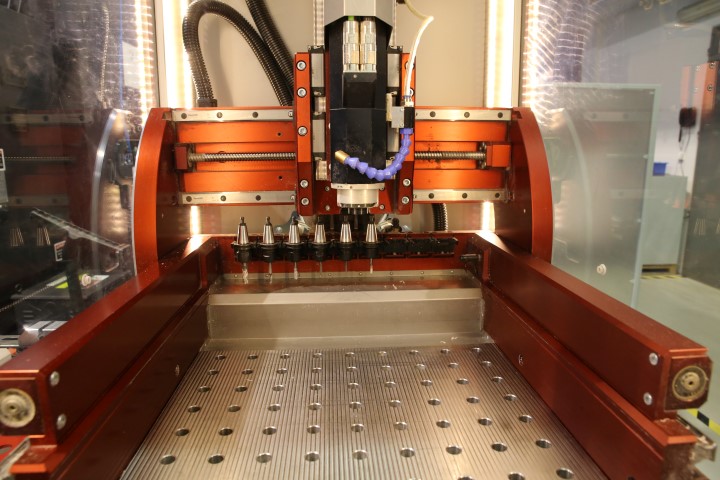

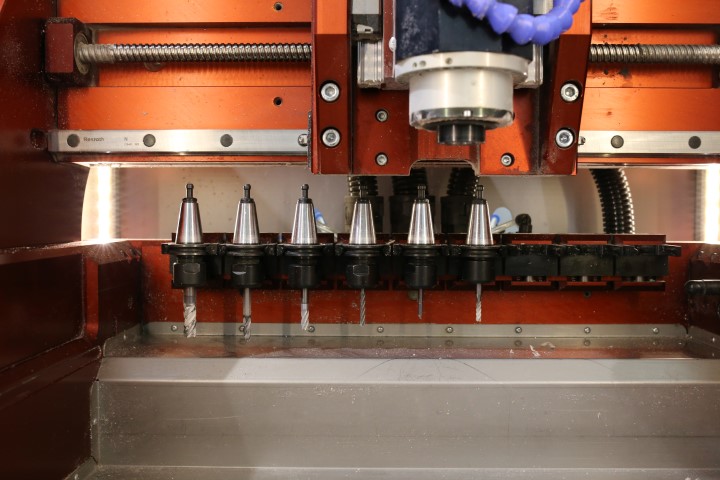

Automatický zásobník nástrojů ATCH-9 výrazně zproduktivní obráběcí proces. Samozřejmostí je velmi pokročilý TOOL MANAGER, který umožňuje nejen používání nástrojů osazených v zásobníku, ale také ručních nástrojů a to v libovolné kombinaci.

Pracovní stůl opatřený upínacími otvory M8 v rastru 50 x 50 mm s osazením pro zarážky umožňuje variabilní upnutí libovolného obrobku nebo upínače.

Řídící systém Arem Pro s ručním kolečkem poskytuje uživateli intuitivní ovládání a mnoho obslužných funkcí, které výrazně usnadňují seřízení stroje před samotným obráběním. Samozřejmostí je možnost přepínání do mnoha světových jazyků (např. EN, D, F, I, SP, RU, CZ, PL, FI a mnoho dalších).

Technická data

SLV EDU jednotka
Řídicí systémArem Pro
ServomotoryTG Drives
Osa X1,15Nm
Osa Y1,15Nm
Osa Z1,15Nm
Rozsah pojezdu
Osa X - sáně365mm
Osa Y - příčník400mm
Osa Z - vřeteník185mm
Pracovní stůl
Rozměry476 x 400mm
Upínací systémZávit M8 v rastru 50 x 50mm
Polotovar -obrobek
Materiál polotovaruAL slitiny, plast, umělé dřevo
Maximální rozměr polotovaru400 x 350 x 160mm
Vřeteno IMT
Upínací rozhraníUpínací kužel ISO20 / BT20
Výkon (S1 - 100%) / (S6 - 40%)1,9 / 2,5kW
Rozsah otáček100 - 24 000min-1
Kroutící moment0,8Nm
Min / Max vzálenost vřetene od stolu65 / 250mm
Zásobník nástrojůATCH - 9
Počet nástrojových lůžek9ks
Posuvy
Pracovní posuv0 - 20 000mm/min
Rychloposuv0 - 20 000mm/min
Přesnost
Odměřovací systémabsolutní
Opakovatelná přesnost+/- 0,005mm
Geometrická přesnost+/- 0,05mm
Rozměry a hmotnosti
Rozměry stroje základní (V x Š x H)2000 x 770 x 940mm
Rozměry stroje přepravní (V x Š x H)2050 x 1510 x 1200mm
Rozměry stroje s doplňky (V x Š x H)2000 x 1510 x 940mm
Hmotnost stroje300kg
Připojení na elektrikou síť *
Napájení1 x 230 / 50 (60)VAC / Hz
Příkon3kW
Jištění1 x 16A
Přípojení na tlakový vzduch*
Požadovaný tlak vzduchu na vstup do stroje6 - 10bar
Požadavky na stlačený vzduchsuchý a filtrovaný
Kolísání tlaku+/- 10%
Spotřeba vzduchu120l/min
Připojovací šroubenírychlospojka 1/8"

* Zdroj elektrické energie a její přívod do stroje musí zajistit provozovatel stroje.
* Zdroj tlakového vzduchu a jeho přívod do stroje musí zajistit provozovatel stroje.
